A szellőztetés, légkondicionálás (HVAC) vagy bármilyen más felhasználás, ahol a levegő (vagy valamilyen gáz) nyomása ill. áramlása kritikus, csak a valós nyomás- és áramlási viszonyok pontos ismeretében szabályozható megfelelően. A ventilátorok működésének vagy a szűrők állapotának ellenőrzése olyan feladat, melyre kiválóan alkalmasak a svájci Sensirion cég kiváló pontosságú és tartósan stabil differenciál nyomásérzékelői.

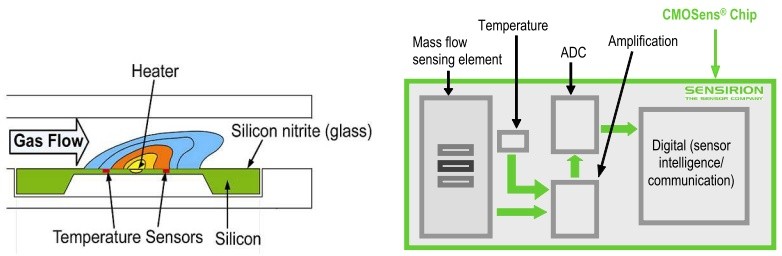

Mivel az SDP szenzorok differenciál érzékelők, ezért 2 csatlakozó csonkjuk van. Ezeknek az érzékelőknek az alapja egy miniatűr fűtőelem és két hőmérsékletérzékelő. A nyomáskülönbség kismértékű légáramlást hoz létre az alkatrészen keresztül, ami hőmérsékletkülönbséget okoz a beépített érzékelőkön. A hőmérsékletkülönbség közvetlenül függ a szenzoron átfolyó levegő mennyiségétől (súlyától), ez pedig alapvetően csak a nyomáskülönbségtől függ. A membrános nyomásmérőkhöz képest jelentős előnyük, hogy még alacsony nyomásértékek mérése esetén is tartósan megtartják nagy pontosságukat és a „nulla pontot”. .
Mivel a levegő fajsúlya függ a hőmérséklettől, a két belső érzékelő csak hőmérsékletkülönbségen alapuló mérése nem lenne pontos. Ezért az SDP szenzorok beépített hőmérséklet kompenzációval és linearizációval rendelkeznek, így a kimeneti értékük közvetlenül alkalmas további feldolgozásra. Az érzékelők felbontása igen magas és a felhasználó által kiválasztható a 9-16 bit közötti tartományban. Az I2C interfészen keresztül kiolvasható értéket az SDP6xx1.7 adatlapjának 3. oldalán lévő 2.1 táblázatban található állandókkal osztva az általunk kívánt mértékegységben (Pa, bar, inch) kaphatjuk meg az eredményt.

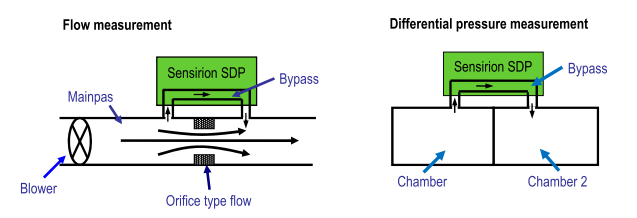

Elég egyszerűen. Mindössze egy kisebb nyílást kell készíteni egy csőben, így képezve „ellenállást”, ahogyan az az SDPxxx_Bypass_Configuration című alkalmazási útmutatóban le van írva. Elektronikai hasonlattal élve, a különbségi nyomásmérés hasonló a feszültség méréséhez egy ellenálláson, ami az átfolyó áram függvénye. Az SDP szenzorok felhasználhatók az adott csőben lévő, környezethez képest mért nyomás mérésére is úgy, hogy az egyik csatlakozót „bekötetlenül” hagyjuk. Természetesen ez a módszer csak akkor alkalmazható, ha a mért levegő (gáz) kismértékű szivárgása elfogadható.
Részletes információt az SDP600 adatlapja és a következő dokumentumok tartalmaznak: SDP600_Sensor_Selection_Guide_V2 (SPD600 Szenzor választási segédlet), CMOSens_for_HVAC CMOS érzékelők légkondícionáló rendszerekhez), SDP6x0_Changing_Measurement_Resolution (SPD6x0 felbontásának megváltoztatása) és SDP6x0_Pressure_Drop_In_Hose (SPD6x0 nyomásesés csővezetékekben).
- nyomáskülönbség mérése
- tömegáram mérése „bypass” (sönt) használatával
- kalibrált és hőmérséklet kompenzált
- kiváló ismételhetőség, még 10 Pa alatt is
- pontosság jobb, mint 0,2%, még nulla közelében is
- digitális kimenet I2C interfésszel
- kiváló megbízhatóság és hosszú távú stabilitás
- 9-16 bites felbontás (12 bit alapértelmezésben)
- számos változatban kapható
- kétirányú mérés
- bármilyen helyzetben szerelhető
