Az antenna kiválasztása nem egyszerű feladat. Célunk, hogy megkönnyítsük a gyártási folyamatot megelőző kutatást, fejlesztést és érvényesítést. Ehhez mérnökeink és a 2J Antennas projektmenedzsment műszaki ismereteit is felhasználhatjuk a tesztelés és tanúsítás lehetőségeivel. Egy tapasztalt mérnök csapat átfogó termékfejlesztési segítséget nyújthat a megfelelő antenna ügyfél igényekhez igazításában.
A belső antennákat az alábbi csoportokra osztjuk:
- Ragasztott Flexi / Merev antennák ( 4G LTE, WiFi 2.4/5.0 GHz , GNSS, ISM 868/915 MHz )
- Felületszerelt antennák (SMD) (4G LTE - WiFi 2.4/5.0 GHz - GNSS - ISM 868/915 MHz )
- THT furatszerelt antennák ( GNSS - IRIDIUM (Satellite) - ISM 868/915 MHz - WiFi 2.4/5.0 GHz )
Útmutató a belső antenna integrációjához:

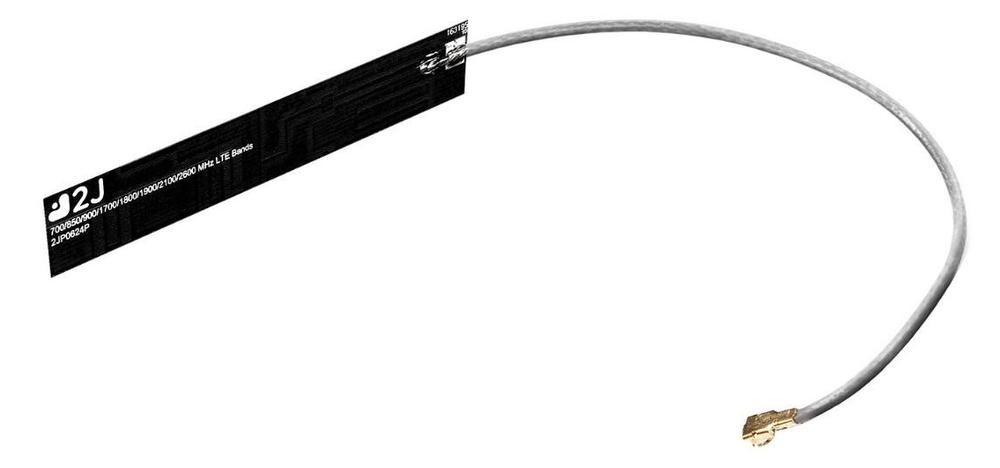

Ragasztott Flexi / Merev antennák
A veszteség és hatékonyság optimalizálása érdekében érdemes megtartani, vagy meg is növelni az eredeti antenna-kábel hosszát. Ha az eredeti hossz túl soknak bizonyul, próbálja meg elrejteni a kábelt a készülék belsejébe, hogy elkerülje annak rövidítését. Ha mégis ez az egyetlen megoldás, akkor magasan képzett mérnökökből álló csapat áll rendelkezésére, akik a módosítási követelményekhez alkalmazkodva javasolnak alternatív megoldásokat az antenna teljesítményének maximalizálására.
Az antenna optimális teljesítményének biztosítása érdekében az integrációs folyamat során az alábbi változókat érdemes figyelembe venni:
- helyzet
- orientáció
- kábelvezetés
- kábelhossz
- a megfelelő alkatrészek összeállítása
LTE
GNSS ISM WIFI
- Állítsa be az antenna megfelelő helyzetét és orientációját.
- Tartsa meg az eredeti kábelhosszt vagy rövidítse le U-alakban (U-Turn). (1. ábra) - javul a hangolás és az illeszkedés.
(1. ábra)

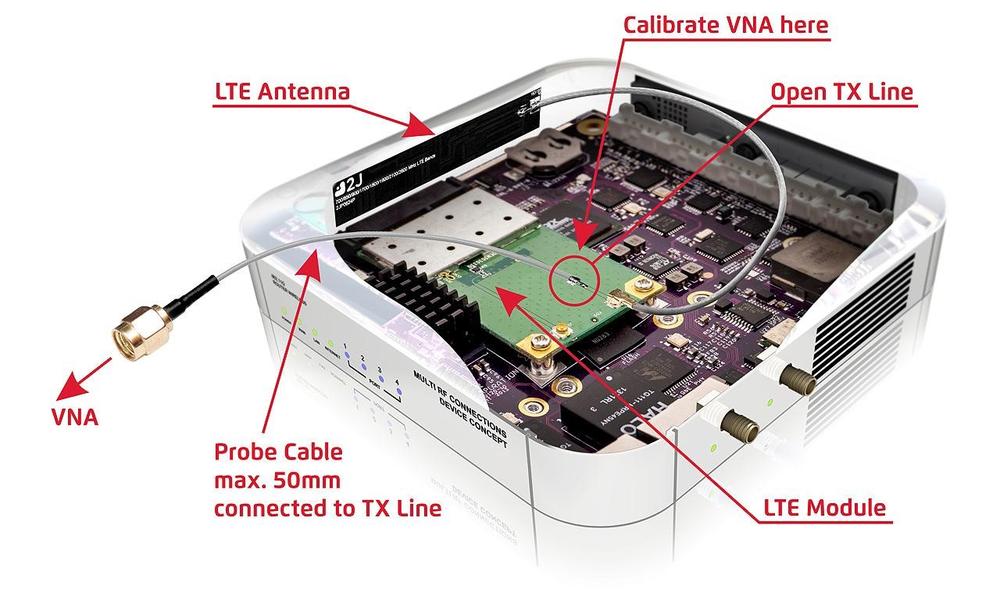

- Végezzen mérést az eszközcsatlakozóhoz csatlakoztatott antennakábel segítségével, szerelje be a szondakábelt a TX vonal mentén a modul felé, és nyissa ki a modulcsatlakozást (2. ábra)
- Az antenna integrálását követően ellenőrizhetjük a hangolást és a beállítást, hogy meghatározzuk, szükség van-e további illesztési / hangolási komponensekre.
- A készülékház nem készülhet vezető anyagból, mivel a fém interferenciát okozhat és ronthatja a jelminőséget.
(2. ábra)
LTE ISM
- Az LTE vagy a celluláris antennákat merőlegesen kell telepíteni a PCB-re. Kerülje az antenna párhuzamos telepítését, mivel ez csökkentené a sugárzás hatékonyságát és / vagy felfogná a környező elemek összes zaját. (2. ábra)
- A fém alkatrészektől legalább 15 mm távolságot kell tartani.
WIFI GNSS vagy HIGH FREQUENCY
- A kábelhossz állítható, de javasoljuk, hogy hagyja meg az eredeti hosszúságot, és inkább rejtse el a készülékházba a fennmaradó részt.
- Az antenna párhuzamosan vagy merőlegesen is felszerelhető.
- A fém alkatrészektől legalább 8 mm távolságot kell tartani.
SMT antennák
ISM LTE GNSS WIFI

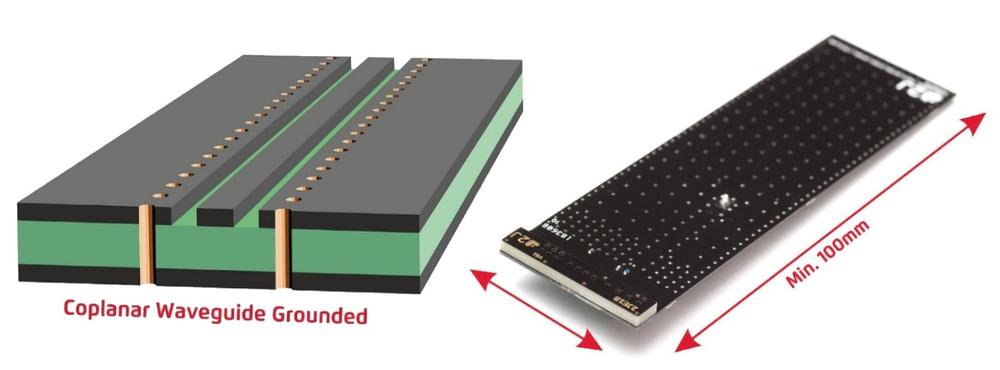

- Javasolt egy rövid CPW-G (coplanar waveguide grounded - földelt koplanáris hullámvezető) használata „TX-line” kialakításban. (3. ábra)
- Az optimális antennateljesítmény érdekében kövesse az adatlapokban megadott utasításokat (méretek, szerelőfelületek, minták, beállító vagy hangoló elemek, elhelyezkedés, stb.)
- A földelésnek az antennáig terjedő hossza a PCB-n nagyon fontos az optimális illesztés és a hatékonyság érdekében.
- A keskenyebb földelő csík előnyösebb az eszközre vonatkozó szerelési követelmények szempontjából. LTE alkalmazásokhoz legalább 100mm földelés ajánlott (pl. 2JE18). (4. ábra)
LTE ISM
- A sugárzás hatékonyságának javításért helyezze az antennát a panel legrövidebb oldalára. (4. ábra)
WIFI GNSS
- Az antennát bármelyik oldalra elhelyezheti.
GNSS ISM WIFI
- A földelés alakja eltérő lehet.
ISM
- Az ISM esetében legalább 60mm földelés ajánlott.
GNSS
- A GNSS számára a földelés minimálisan 50x50mm legyen.
WIFI
- Legalább 30 mm az alaplap felületéhez
Telepítés / panelra szerelési javaslatok:
Helyzet / Minimálisan szükséges terület (mm) | |
LTE/ ISM | A minél nagyobb sugárzási hatékonyság céljából az antenna kerüljön a panel legrövidebb oldalára (lásd a 4. ábrát) |
WiFi/ GNSS | Az antenna a szerelőpanel bármelyik oldalán elhelyezhető |
GNSS/ ISM/ WiFi | A síkban való elhelyezés változhat. |
ISM | Legalább 60 mm az alaplap felületéhez |
GNSS | Legalább 50 mm az alaplap felületéhez |
WiFi | Legalább 30 mm az alaplap felületéhez |
THT antennák
- A furatszerelt antennák olyan alkalmazásokhoz ideálisak, amelyek megbízható tartósságot igényelnek szélsőséges körülmények között is. Ezeket az antennákat legjobb olyan fém felületekre telepíteni, amelyek földelési pontként szolgálnak, és az antenna tájolását és helyzetét tekintve rugalmasak. Mint minden antenna esetében, most is javasoljuk, hogy minden telepítést követően fordítsanak figyelmet az impedancia és a hangolás megerősítésére.
- A 2J antennák széles választékban kínálnak fejlesztő készleteket a legtöbb THT antennához, hogy minimalizálják a testreszabási igényeket.
- A GNSS vagy WIFI esetén a javasolt minimális földelési terület 40x40mm. Az ISM szabványhoz legalább 50x50mm felületet ajánlunk.
Tisztában vagyunk vele, hogy az antenna kiválasztásához speciális ismeretekre van szükség. Ha kétségei vannak, lépjen kapcsolatba szakértőinkkel. Mérnökeink segítenek kiválasztani a megfelelő antennát, és garantálják a termék piaci sikerét.
Az SOS electronic számos tapasztalattal rendelkező erős partner. Támogatjuk Önt a projekt kidolgozásától egészen a megvalósításig, és a 2J Antennas céggel ápolt átlagon felüli együttműködésünk garantálja a gyors és professzionális információforrást. Célunk, hogy projektje sikeres legyen!
