Jak funguje MOS senzor?
MOS (Metal Oxid Semiconductor) senzor obsahuje snímací element, jehož vodivost se mění v závislosti na koncentraci detekovaného plynu v ovzduší. Základní materiál elementu je typicky dioxid cínu (SnO2)dopovaný přísadami, aby bylo dosaženo co nejlepší citlivosti na cílové plyny.
Pro dosažení maximální citlivosti musí být element zahřátý na teplotu 200 až 450°C. Maximální ztrátový výkon na snímacím elementu je typicky 10mW. Příkon výhřevného tělíska během měření tedy definuje spotřebu senzoru.

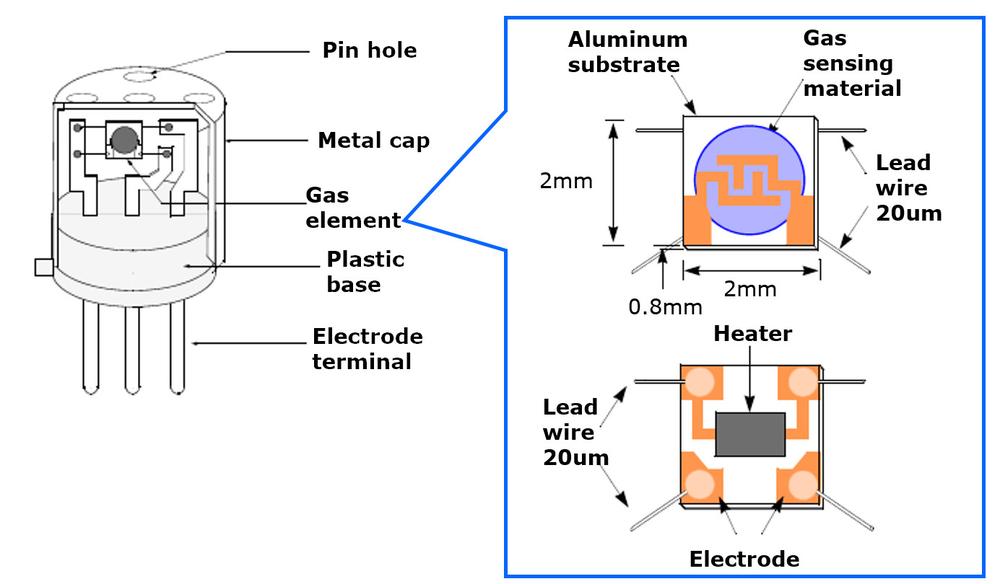

Série SP
Snímací element je umístěn na hliníkovém substrátu velikosti 2x2mm. Topné těleso musí být připojeno trvale na VH(on)=5V, příkon je typicky 400mW
![Konečně jsou tu! Senzory plynů s nízkou spotřebou](https://www.soselectronic.com/novinky/obr/obr2185_p807885746fb4.jpg)

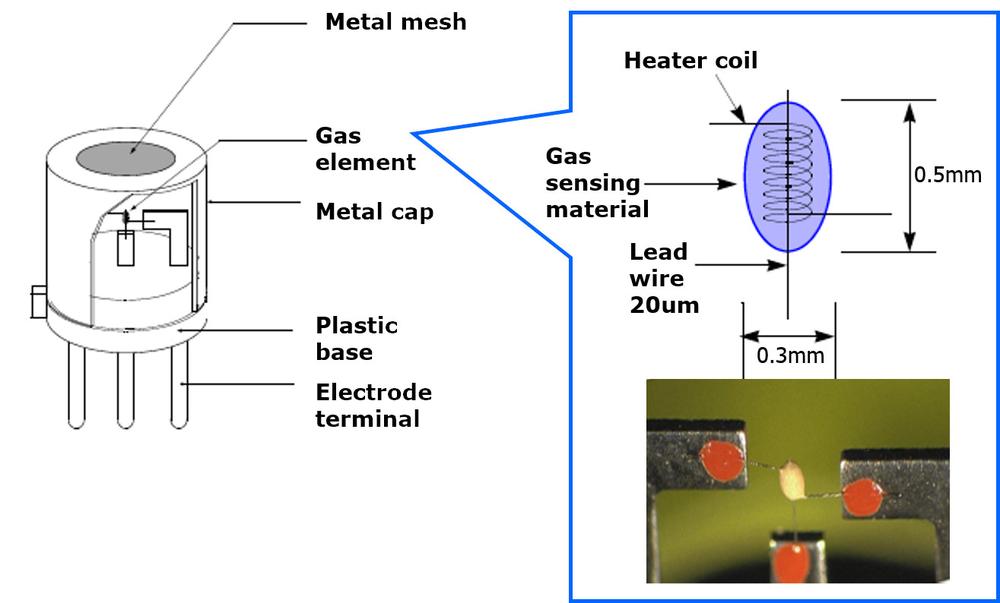

Série SB
Snímací element je ve formě perličky velikosti 0,3x0,5mm. Topné těleso většiny senzorů musí být připojeno trvale na VH(on)=0,9V, příkon je typicky 120mW.
![Konečně jsou tu! Senzory plynů s nízkou spotřebou](https://www.soselectronic.com/novinky/obr/obr2185_pe671e9fecb33.jpg)
Senzory SB-500-12 (oxid uhelnatý), SB-95-12 (metan/oxid uhelnatý), SB-96-00 (oxid uhelnatý/LPG) a SB-AQ9-00 (cigaretový dým) umožňují zapojení topného tělesa periodickým signálem 5s při VH(H)=0,9V, 20s při VH(L)=0,2V.
Katalogový list SB-500-12 uvádí nominální spotřebu topného tělesa 132mA při VH(H)=0,9V a 59mA při VH(L)=0,2V. Střední příkon je potom (5s x0,9V x 132mA+20s x0,2V x 59mA)/25s =

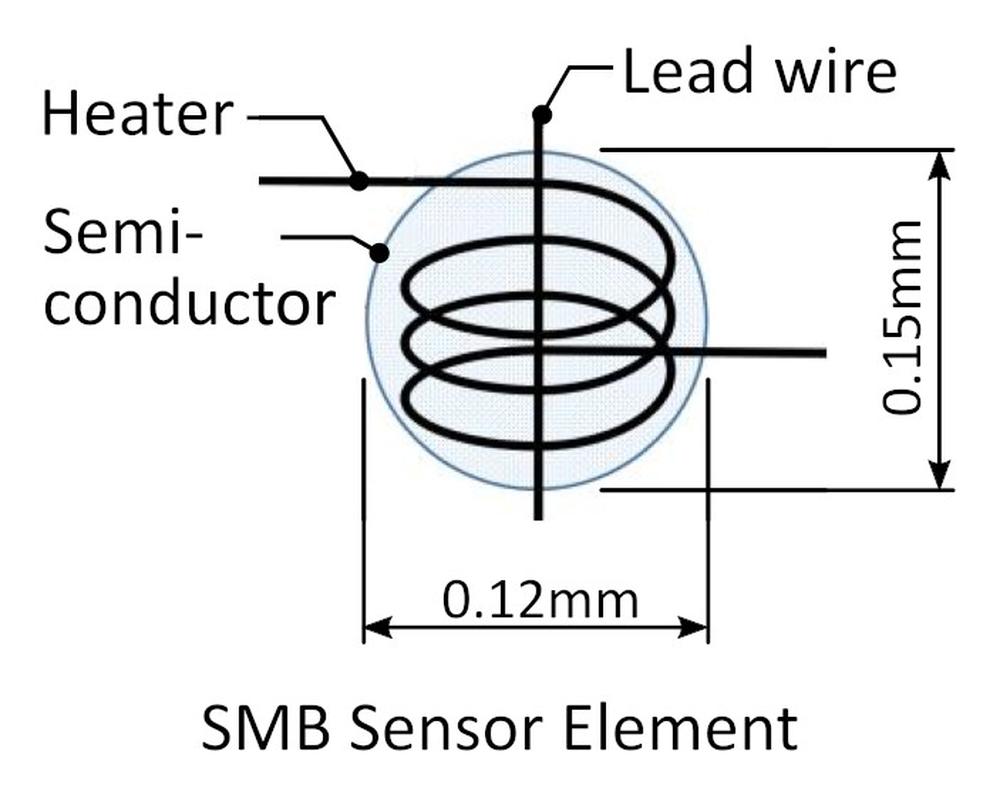

První senzory série SMB
Snímací element je ve formě perličky velikosti 0,12x0,15mm. Topné těleso je napájeno impulsy. Při zapnutém vyhřívání je příkon obdobný jako u senzorů série SB. Vylepšení spočívá ve zkrácení času potřebného k ohřátí senzoru ze sekund na desítky až stovky ms
![Konečně jsou tu! Senzory plynů s nízkou spotřebou](https://www.soselectronic.com/novinky/obr/obr2185_pd0ca3d9287e5.jpg)
SMB-AQ1 (výpary prchavých látek) - při standardních testovacích podmínkách 60ms při VH(on)=0,65V, IH=161mA, 1940ms při VH(off)=0V je průměrná spotřeba přibližně 3,2mW.
