Citlivosť je definovaná ako veľkosť výkonu, ktorá je potrebná na zopnutie relé (príkon cievky). Čím je jej hodnota menšia, tým menšie sú nároky na riadiaci obvod. Izolačná pevnosť je definovaná ako napätie medzi rozpojenými kontaktmi, pri ktorom je zaručená izolácia. V tejto oblasti je dôležitým parametrom aj veľkosť relé.

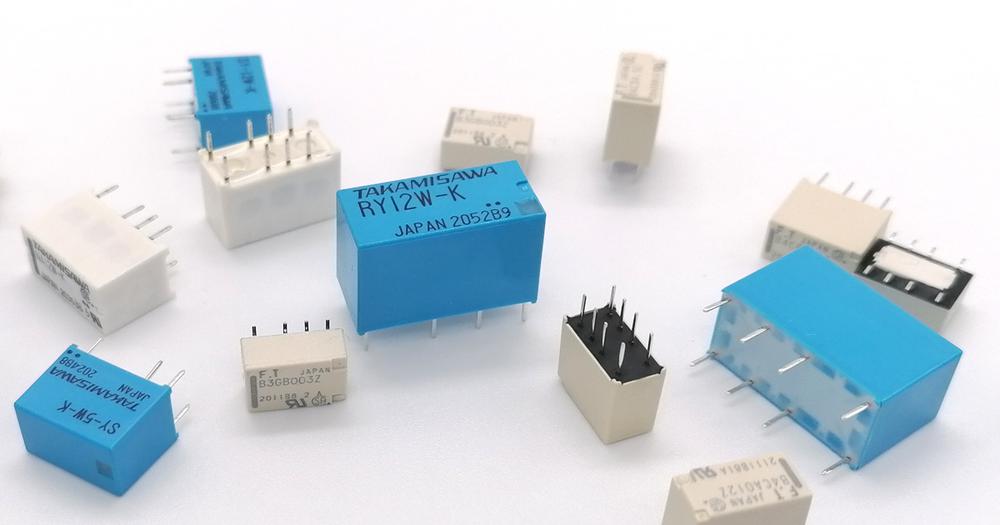

Spoločnosť Fujitsu v posledných rokoch výrazne zredukovala ponuku signálových relé a ponechala vo výrobnom programe skutočne len “technické skvosty”. Dve série sú z dedičstva po firme Takamisawa, ktorú Fujitsu pohltilo ešte v roku 1995. Zrejme z úcty k inžinierom pôvodnej firmy sú aj dnes relátka potlačené logom Takamisawa.
Sú to série SY a RY v typickej modrej farbe. V čase ich vývoja ešte potreba SMD verzií nebola taká akútna ako dnes, preto sú k dispozícii iba vo verzii “through hole”. Ostatné série sú už produktom spoločnej práce oboch tímov, čo naznačuje typové značenie začínajúce písmenami FTR (Fujitsu-Takamisawa-Relays).
Séria SY
Malé, milé, jednoduché relé s jedným prepínacím kontaktom a nepolarizovanou cievkou. A hlavne overené časom.
Základné parametre:
- Rozmery: 7,4 x 12,5 x 9,5 mm
- Kontakty: 1c (SPDT)
- Nominálna záťaž: 1 A / 24 VDC
- Prepäťová odolnosť: 1500 V
- Dielektrická pevnosť - rozpojené kontakty: 300 Vac
- Dielektrická pevnosť - cievka-kontakty: 1000 Vac

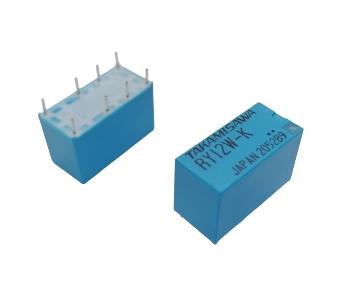

Séria RY
Už trochu väčšie relé, ale stále milé s dvoma prepínacími kontaktmi.
- Rozmery: 9,8 x 20,2 x 12,5 mm
- Kontakty: 2c (DPDT)
- Nominálna záťaž: 1 A / 24 VDC
- Prepäťová odolnosť: 1500 V
- Dielektrická pevnosť - rozpojené kontakty: 500 Vac
- Dielektrická pevnosť - cievka-kontakty: 1000 Vac

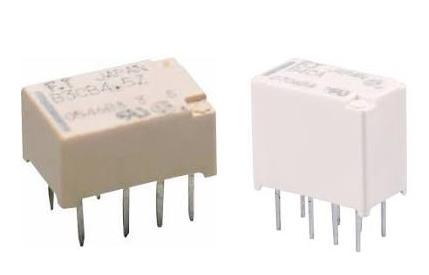

Série FTR-B3, FTR-B4
Tie novšie relé sú v pároch. Série FTR-B3 a FTR-B4 majú takmer totožné parametre, ale B3 je tzv. FLAT (alebo Low Profile) relé. B4 je tzv. SLIM relé.
A voľba je potom podľa konštrukcie zariadenia. Či potrebujeme dostať na čo najmenšiu plochu čo najviac spínacích prvkov (vtedy volíme SLIM), alebo je kritická konštrukčná výška zariadenia a vtedy volíme FLAT. Tieto série už ponúkajú výrazne viac verzií a možností. K dispozícii sú verzie SMD i Through Hole, monostabilné i bistabilné.
- Rozmery: 7,2 x 10,6 x 5,45 mm / 5,7 x 10,6 x 9 mm
- Kontakty: 2c (DPDT)
- Nominálna záťaž: 1 A / 30 VDC
- Prepäťová odolnosť: 2500 V
- Dielektrická pevnosť - rozpojené kontakty: 1000 Vac
- Dielektrická pevnosť - cievka-kontakty: 1500 Vac

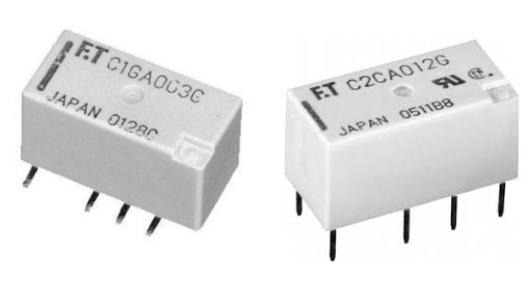

Série FTR-C1 a FTR-C2
Nepatrne väčšie rozmery, ale s väčšou dielektrickou pevnosťou. Sú vhodné aj do napájacích častí komunikačných zariadení. A tak isto sú k dispozícii verzie SMD i Through Hole, monostabilné i bistabilné.
- Rozmery: 7,5 x 15 x 9,3 mm / 9,8 x 20,5 x 11,4 mm
- Kontakty: 2c (DPDT)
- Nominálna záťaž: 1 A / 30 VDC
- Prepäťová odolnosť: 5000 V / 2500 V
- Dielektrická pevnosť - rozpojené kontakty: 1500 Vac
- Dielektrická pevnosť - cievka-kontakty: 3000 Vac2000 V

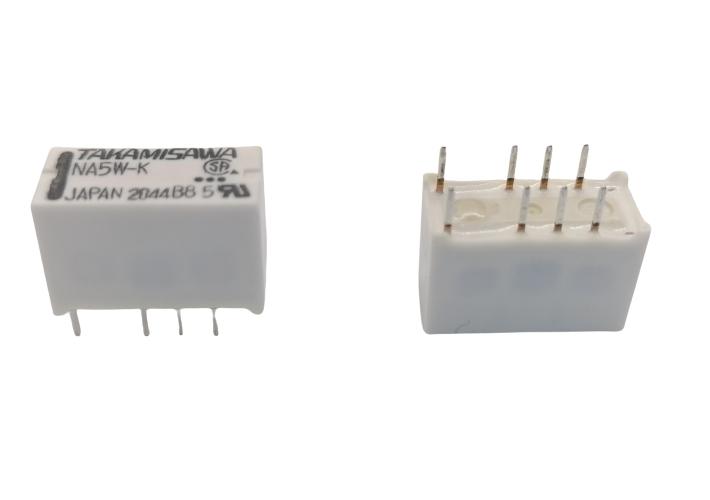

Séria NA
Momentálne je k dispozícii ešte jedna staršia séria NA, ale tá sa už neodporúča do nových aplikácií.
Staršia znamená, že je len „through hole“ verzia. Relé má 2 prepínacie kontakty. A je to SLIM verzia, teda štíhla s malým pôdorysom.
- Rozmery: 7,4 x 14,9 x 9,7 mm
- Kontakty: 2c (DPDT)
- Nominálna záťaž: 1 A / 30 VDC
- Prepäťová odolnosť: 2500 V
- Dielektrická pevnosť - rozpojené kontakty: 1000 Vac
- Dielektrická pevnosť - cievka-kontakty: 1500 Vac
Väčšinu spomínaných sérií máme ako skladové typy. Pred mnohými rokmi väčšina zákazníkov volila jedno z troch napätí pre cievku 5, 12 alebo 24 Vdc. Dnes bistabilné relé môže byť ovládané aj z batérií. Preto sme ponuku doplnili o niektoré modely s cievkou na 1,5 V alebo 3 V, prípadne 4,5 Vdc.
Ak uvažujete použiť relé vo vašej aplikácii, dovoľujeme si vás dôrazne upozorniť na dôležitosť plánovania a objednávania v dostatočnom predstihu. Vyhnete sa tak prípadným problémom s nedostatkom materiálov na trhu.
Ak potrebujete ďalšie informácie o relé Fujitsu, neváhajte nás kontaktovať na adrese info.sk@soselectronic.com.
