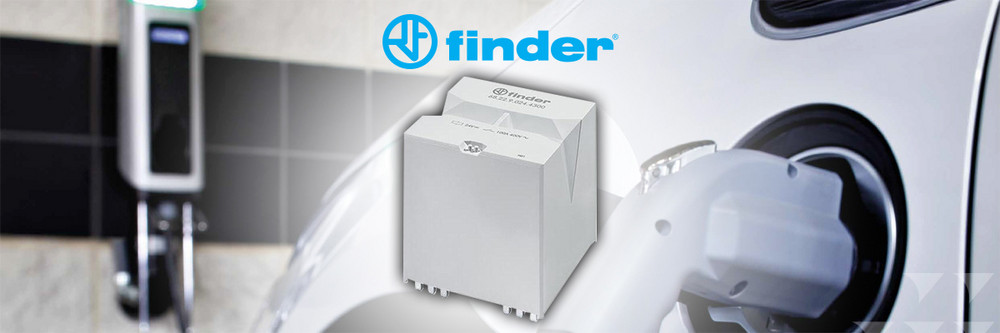

Zopnite 100 A s výkonovým relé na DPS. Finder 68.22

Pri aplikáciách, ako sú nabíjacie stanice, alebo tam, kde potrebujete vysoký výkon, sa môžete spoľahnúť na relé Finder. Tie zo série 68.22 dokážu zopnúť 100 A pri 400 VAC, majú vývody do DPS, cievku na 12 alebo 24 VDC a sú dostupné v priamo z nášho skladu. Článok o výkonových relé Finder zo série 68.22 pre vás pripravil Pavol Buhla, produktový špecialista SOS electronic.
Toto je archívny článok z 01.08.2022. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Spínanie veľkých prúdov na DPS

Nie je celkom bežné, aby v elektronických obvodoch tiekli prúdy na úrovni 100 ampérov, a tiež nie je bežné, aby to bolo riešené na doskách plošných spojov. Ale doba a jej potreby sa menia a aj preto prišla spoločnosť Finder s novou sériou výkonového relé.

Jednoduché zopnutie kontaktov už v súčasnosti často nestačí. Mení sa hlavne to, že zopnutie je výsledkom spracovania rôznych signálov z mnohých senzorov, ktoré spracováva procesor. Takýto inteligentný modul je najjednoduchšie zrealizovať na plošnom spoji. Riešenie prináša práve výkonové relé Finder Série 68.22 s dvomi spínacími kontaktmi zvládajúcimi až 100 ampérov.

Zopnite 100 A s výkonovým relé na DPS. Finder 68.22

V našom skladovom sortimente sú tieto relé značky Finder série 68.22 jediné relé, ktoré sú schopné spínať až 100 ampérov pri 400 VAC a pritom sú určené na osadenie do plošného spoja. Dostupná je 12 VDC verzia s označením 68.22.9.012.4300 a 24 VDC verzia typu 68.22.9.024.4300.

Najbežnejšie aplikácie pre relé Finder série 68.22:

●       napájacie  generátory,

●       záložné zdroje,

●       elektrické čerpadlá,

●       invertory,

●       výťahy

●       alebo najnovšie nabíjacie stanice pre elektromobily.

Keď spomíname nabíjacie stanice, relé tejto série sú vhodné pre 3-fázové nabíjanie až do 55 kW. Nominálne pracovné napätie je 400 VAC, maximálne až 690 VAC. Nominálna činná záťaž (typu AC1) je až 40 000 VA na kontakt.

Zopnite 100 A s výkonovým relé na DPS. Finder 68.22

Vlastnosti a výhody relé Finder série 68.22:

●       Výkonové relé do DPS

●       Dva spínacie kontakty (2 NO)

●       Nominálny spínaný prúd 100 Amp

●       Maximálny spínaný prúd (1 ms) 300 Amp

●       Nominálna záťaž 40 kVA

●       Napätie cievky 12 resp. 24 VDC

●       Elektrická životnosť pri 100 Amp 30 000 cyklov

●       Rozmery 52,5 mm x 52,5 mm x 57,5 mm

●       Rozsah pracovných teplôt - 40…+ 70 °C (v energy saving móde až 80 °C)

68.22.9.024.4300
68.22.9.024.4300
Priemyselné relé
Relé výkonové 24VDC 2a 100A max.690VAC 200Ohm AgSnO2 THT
na sklade 5 ks
Obj. číslo: 373560
FINDER
1 ks+
72,97 €
10 ks+
70,85 €
50 ks+
68,78 €
Množstevné zľavy
Vyžiadať cenu
  • Vložiť do košíka
  • Vyžiadať cenu
  • Pridať k obľúbeným
  • Sledovať produkt
  • Pridať produkt do porovnávača
68.22.9.012.4300
68.22.9.012.4300
Výkonové relé
Relé výkonové 12VDC 2a 100A max.690VAC 50Ohm AgSnO2 THT
na sklade 7 ks
Obj. číslo: 373552
FINDER
1 ks+
72,97 €
10 ks+
70,85 €
50 ks+
68,78 €
Množstevné zľavy
Vyžiadať cenu
  • Vložiť do košíka
  • Vyžiadať cenu
  • Pridať k obľúbeným
  • Sledovať produkt
  • Pridať produkt do porovnávača

Viac technických informácií k výkonovým relé série 68.22 Finder sa dozviete v datasheete na našej webovej stránke.
