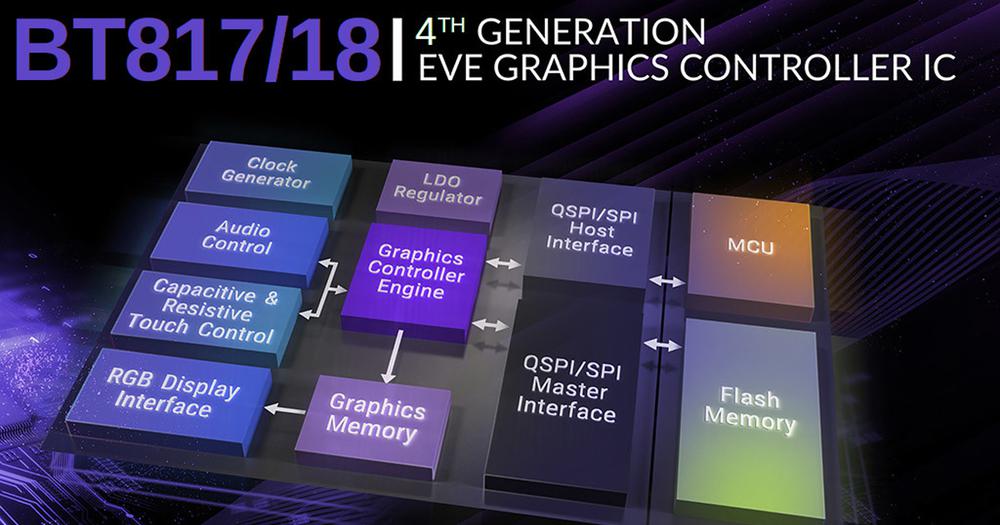

EVE 4 - evolúcia pokračuje

Rozlíšenie displeja

BT817/BT8188 podporuje LCD displeje s celkovým počtom až 1 megapixelov a až 2048 pixelov na riadok.

Ich flexibilné časovanie podporuje rozlíšenia LCD 1920x480, 1440x540, 1280x800, 1024x600, 800x600, 800x480, 480x272, 320x240 a mnoho ďalších.

Nezávislá PLL pre PCLK a 2X pixel mód

BT817/BT818 má dve nezávislé PLL slučky, ktoré generujú taktovacie frekvencie SYSCLK a PCLK z kryštálového oscilátora.

PLL1 generuje SYSCLK pre všetky interné obvody vrátane grafického, zvukového a dotykového modulu. PCLK PLL (PLL2) generuje hodiny pre rozhranie RGB, keď je nakonfigurovaný v režime Exsync. To umožňuje nezávislé nastavenie PCLK a SYSCLK. Frekvencia PCLK môže byť vyššia ako SYSCLK až do 96 MHz.

Ak PCLK> = SYSCLK, REG_PCLK_2X musí byť 1, aby grafický modul vyslal 2 pixely na jeden takt SYSCLK do bloku EXTSYNC.

Podpora displejov s obdĺžnikovými pixelmi

Princíp činnosti si vysvetlíme na príklade:

Populárne rozlíšenie LCD je 800 × 480. To dáva logický pomer strán 800/480 = 1,6667. Fyzická veľkosť panelu je však 153,84 × 85,63 mm, čo dáva pomer strán 1,796. Tento rozdiel znamená, že panel nemá štvorcové pixely. Môžeme teda vypočítať logickú šírku panelu pri zachovaní konštantnej výšky:

480 × (153,84 / 85,63) = 862,3

Takže pri vykreslení grafiky na 862 × 480 a následnej zmene veľkosti na 800 × 480 môžeme s displejom pracovať ako keby mal štvorcové pixely. Pre nakonfigurovanie tohto panelu nastavte REG HSIZE na 862 a potom zadajte príkaz cmd_hsf (800).

Podpora vývoja

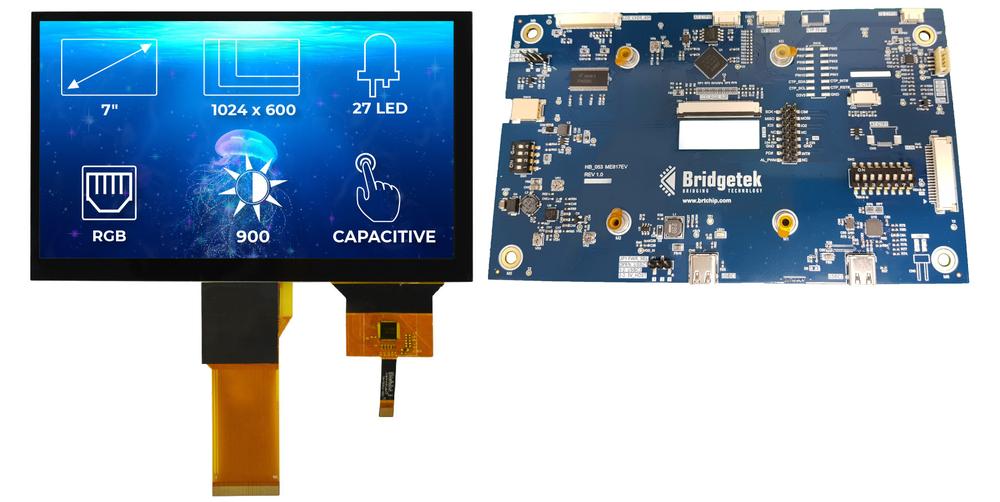

Ponúkame vám vývojovú dosku ME817EV a 7 ”TFT LCD panel 1024x600 s kapacitnou dotykovou obrazovkou RiTFT-70H-CAP. Displej je plne kompatibilný s ME817EV.

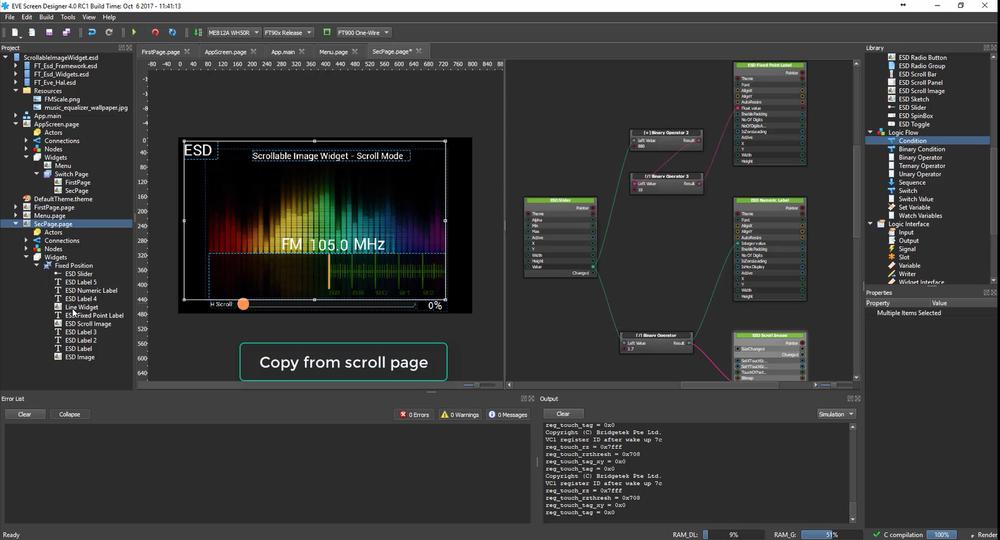

Pre zjednodušenie dizajnu HMI Bridgetek ponúka EVE Screen Designer (ESD), avšak kód, ktorý generuje, je špecifický pre sériu mikrokontrolérov FT9XX a postup portovania generovaného kódu je k dispozícii iba pre platformu STM32L4XX.

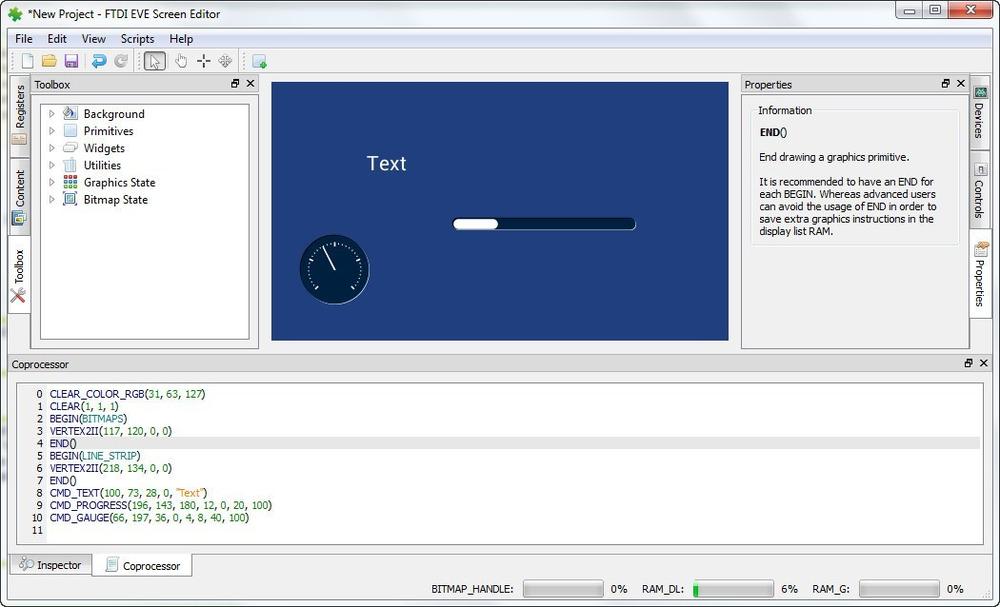

Ak nepoužívate FT9XX ako svoj MCU, môžete namiesto toho použiť EVE Screen Editor (ESE) pre návrh jednotlivých obrazoviek a napísať si kód pre logiku pohybu medzi obrazovkami sami.

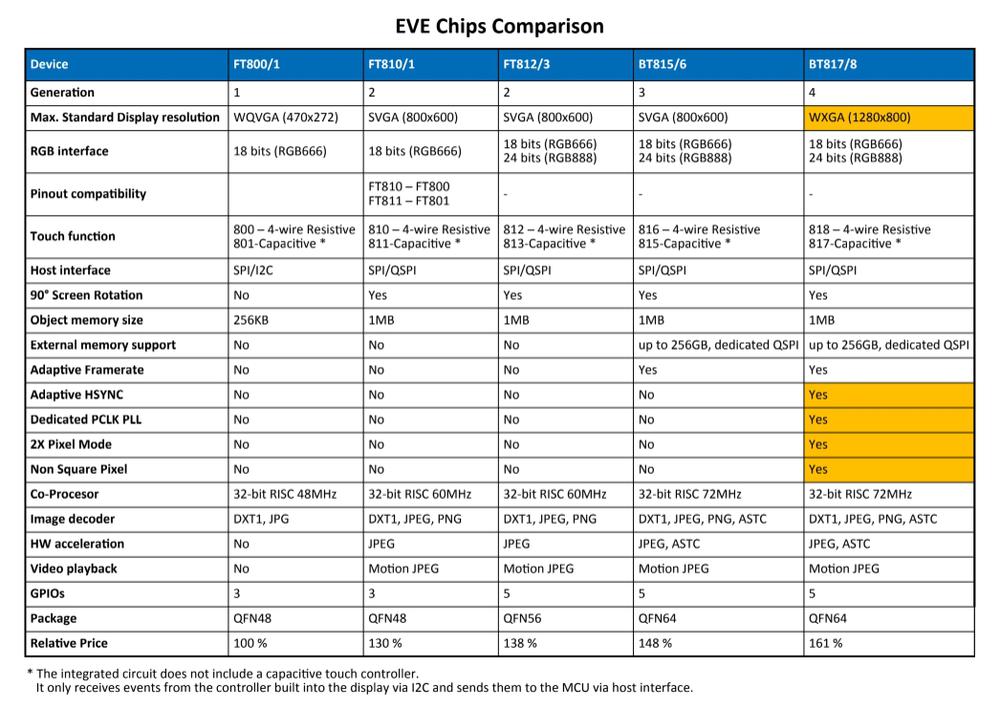

Porovnanie EVE čipov

Porovnanie EVE čipov vám pomôže vybrať správny IC pre vašu aplikáciu.
