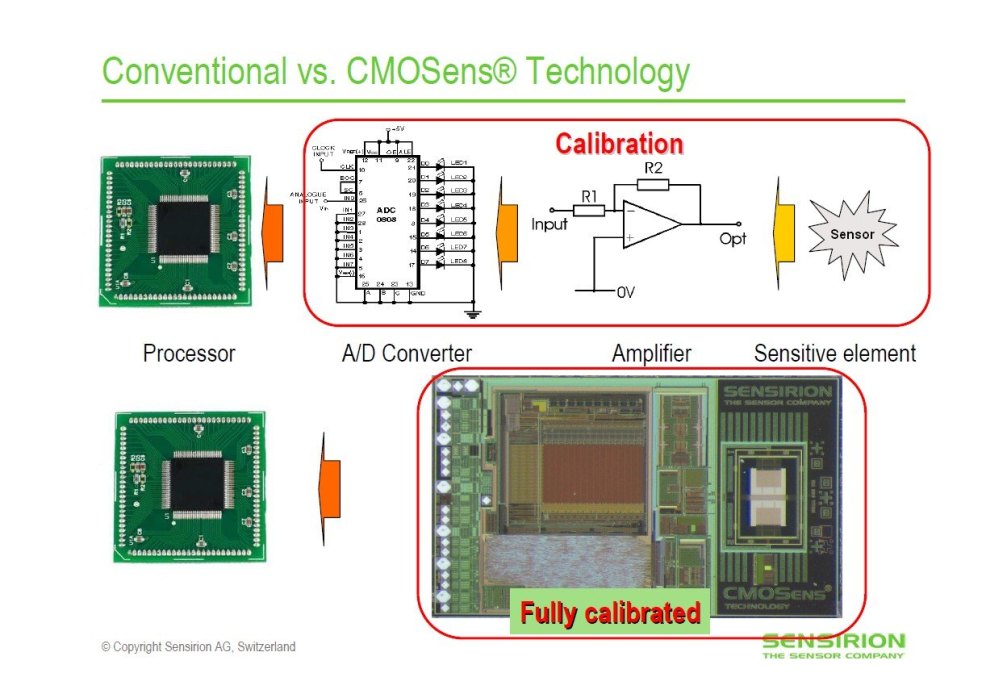

Czujniki SHT21, SHT25 i STS21 z cyfrowym wyjściem I2C należą do szeregu produktów SHT z technologią CMOSens szwajcarskiej firmy Sensirion. SHT21 i SHT25 mierzą wilgotność względną oraz temperaturę, czujnik STS21 mierzy tylko temperaturę. Z nowym układem CMOSens, ulepszonym czujnikiem wilgotności typu pojemnościowego oraz czujnikiem temperatury „band-gap“, dysponują wyjątkowymi cechami. Posiadają bardzo podobne a w niektórych względach nawet lepsze parametry niż czujniki SHT1x i SHT7x. Elementy te należą do wysokiej jakości czujników CMOS, które zawierają na jedynym czipie wszystkie części łańcucha pomiarowego: czujnik wilgotności i temperatury precyzyjne zasilanie, nisko szumowy wzmacniacz liniowy, przetwornik AD oraz interfejs. Pomimo bardzo kompaktowych wymiarów, czujniki SHT21 i 25 zachowują rozdzielczość pomiaru 12 bitów dla wilgotności oraz 14 bitów dla temperatury. Czujnik temperatury STS21 ma również rozdzielczość maksymalną 14 bitów a użytkownik może wybrać poprzez nadanie komendy rozdzielczość 14, 13, 12 albo 11 bitów.
Złącze I2C umożliwia bardzo prostą komunikację z mikrokontrolerem, i to w trybie „Hold Master“, jak również w trybie „No Hold Master“. Standartowo czujniki posiadają ustawiony z produkcji ten sam adres I2C, na podstawie zamówienia można je dostarczyć wprost od producenta z różnymi adresami. STS21 jest w pełni kompatybilny z SHT2x, ale posiada inny adres I2C, co pozwala na jego zastosowanie w aplikacjach, gdzie mierzenie wilgotności jest opcjonalne, przy czym można użyć tego samego sprzętu.
Z uwagi na fakt, iż opisywane czujniki są już z produkcji skalibrowane, idealnie nadają się do precyzyjnych pomiarów wilgotności i temperatury, ewentualnie do obliczania punktu rosy. W porównaniu z SHT21, SHT25 ma zagwarantowaną wyższą dokładność i nadaje się do bardzo wymagających aplikacji. SHT25 zachowuje ponadto wyjątkową dokładność wilgotności względnej nawet w szerokim zakresie temperatur. STS21 oferuje wyjątkową dokładność pomiaru temperatury przy bardzo wygodnej cenie.
Cena tych czujników jest bardzo korzystna, jeśli uwzględnić fakt, iż czujniki te stanowią kompletne skalibrowane rozwiązanie z wyjściem cyfrowym, wysoką niezawodnością oraz długim okresem życia. Oprócz bezpośrednich oszczędności kosztów, uzyskują Państwo wraz z czujnikami Sensirion również znaczne skrócenie czasu potrzebnego do zaprojektowania, w porównaniu z rozwiązaniem z elementów dyskretnych. W obudowie typu DFN o wymiarach tylko 3,0 x 3,0 x 1,1mm, należą do najmniejszych kompletnych rozwiązań do pomiaru wilgotności i temperatury w jedynym elemencie na świecie.
Dla ochrony czujnika przed zanieczyszczeniem i wodą można zastosować filtr SF2.
Bliższych informacji udzieli Państwu datasheet SHT21, SHT25 i STS21 datasheet. Dla wsparcia projektowania dostępne są również zestawy uruchomieniowe EK-H4 oraz EK-H5.
W celu uzyskania bliższych informacji o wyrobach Sensirion, prosimy o kontakt pod adresem info@soselectronic.pl.
- pomiary wilgotności względnej i temperatury w jednym elemencie.
- indywidualnie skalibrowane w precyzyjnej komorze wilgotnościowej
- wyjątkowo kompaktowe wymiary 3 x 3 x 1,1 mm
- cyfrowe wyjście ze złączem I2C (Hold/No Hold Master)
- wyjątkowa niezawodność oraz długotrwała stabilność
- rozdzielczość 12 bit dla wilgotności względnej i 14 bit dla temperatury
- zakres pomiaru 0-100% RV, -40 aż +125 °C
- średnie zużycie tylko 3,2 μW przy 1 pomiarze za sekundę /8 bit/wilgotność względna (SHT2x)
- średnie zużycie tylko 3,2 μW przy 1 pomiarze za sekundę /11 bit/temperatura (STS21)
- wysoka odporność na zakłócenia zewnętrzne (EMC)
- obudowa SMT DFN3-0, do lutowania „na fali”
