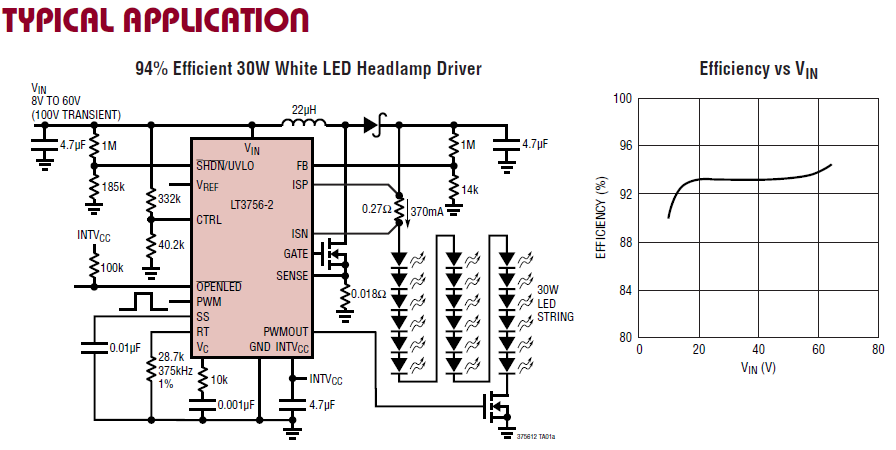

A magasfeszültségű kimenettel rendelkező LT3756 áramkör áramforrásként működik akár 97%-os hatásfokkal. Kitűnik egyedülálló sokoldalúságával,mivel használható feszültség növelő vagy csökkentő módban (boost, buck) és vegyes (buck-boost) módban is, SEPIC vagy flyback topológiában. Az áram mérésére szolgáló 100mV-os lebegő bemenet lehetővé teszi a LED-eken átfolyó áram pontos szabályzását. A PWM-es fényerőszabályzás lehetővé teszi a fényerő beállítását 3000:1 arányban. Bekapcsoláskor a lassú felfutás megszünteti a veszélyes áram és feszültségcsúcsokat. További nagy előnye, hogy az áramkör frekvenciája 100kHz-től 1MHz-ig állítható, és ezzel optimalizálható a kapcsolás a lehető legjobb hatásfok, minimális méretek és külső alkatrészek tekintetében.
Az LT3756 mindezt 16 kivezetéses, miniatűr QFN (3x3mm) vagy MSOP tokozásban nyújtja. Az áramkör három változatban kapható: LT3576 és LT3756-2 („Open LED status“ kivezetéssel), valamint LT3576-1, mely ugyanazon a kivezetésen frekvenciaszinkronizáló funkcióval rendelkezik.
Az LT3756-t nagyteljesítményű LED-ek táplálásán kívül használhatja gyakorlatilag bármilyen alkalmazásban, ahol konstans feszültség vagy konstans áram szükséges. További példákat talál a lehetséges alkalmazásokra a Design Note 461 és az LT3756 Design Ideas dokumentumokban.
Érdeklődés esetén lépjen velünk kapcsolatba az info@soselectronic.hu címen.
- Univerzális áramkör nagyteljesítményű LED-ek és más nagyteljesítményű alkalmazások táplálásához
- Széles bemeneti feszültség tartomány 6-tól 100V-ig
- Kimeneti feszültség akár 100V
- Konstans áramú vagy konstans feszültségű szabályzás
- 3000:1 True color PWM fényerősség szabályzás
- 100mV lebegő bemenet áramerősség méréséhez
- Védelem a LED sor szétkapcsolása esetére
- buck, boost, buck-boost módokban és SEPIC vagy flyback topológiában működik
- Beállítható működési frekvencia 100kHz-től 1MHz-ig
- Akár 97%-os hatásfok
- CTRL pin lehetővé teszi az analóg fényerő szabályzást
- Programozható lassú felfutás (soft start)
- QFN-16 (3x3mm) vagy MSOP-16E tokozás
